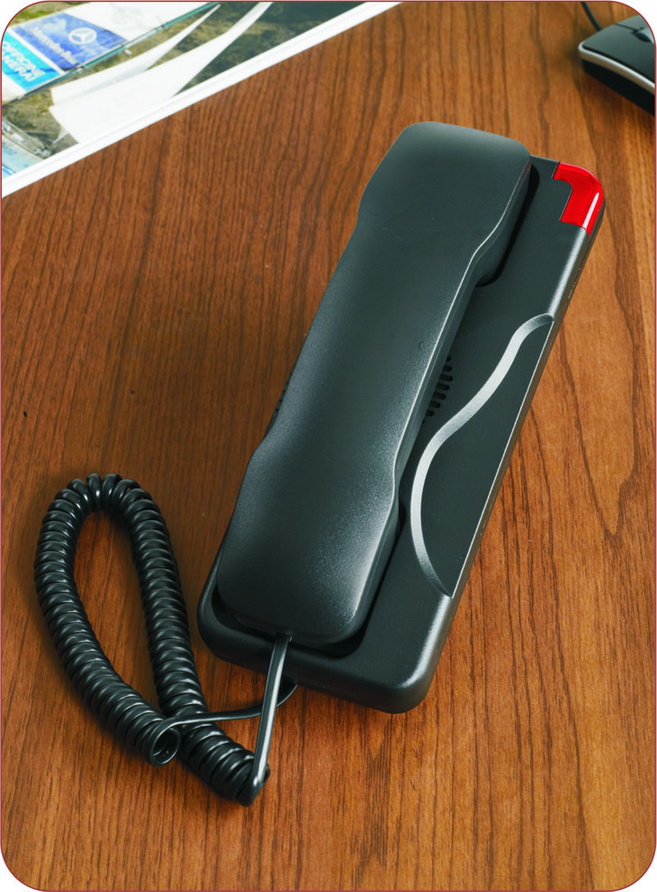

一、听筒式审讯对讲专用分机(万谷WG-HBN-A)
采用编码方式,可任意设定分机号码。音质逼真、清晰。
须配合主机方可使用,与主机之间是全双工对讲。
可呼叫值班室主机及对讲。
分机呼叫时,主机有音乐提示及LED上会有分机号码显示。
紧急情况下可触发紧急按钮直接向主机报警。
可外接LED门灯(闪灯),分机触发按钮时门灯闪亮。
可同时接入2组呼叫按钮及语音喇叭。
分机具有录音输出功能。
分机可放置桌面或挂墙安装,外观大方。
与主机间只需一条四芯总线连接。
主要功能:
1、全双工、双向实时对讲功能
(1)、审讯控制室或干警值班室实现与审讯室分机之间的全双工对讲,分机只要提起听筒即可自动呼叫主机或接听主机呼叫,使监管更便捷;
(2)、当审讯室分机呼叫控制室主机时,对讲主机语音提示,同时LED显示呼叫分机号,主机提起听筒与分机对讲,声音清晰明亮、无杂音;
(3)、分机内置高灵敏度话筒、喇叭;
(4)、分机呼叫主机时,主机具有语音提示并自动免提接听;当主机接听分机通讯过程中,遇有其它分机呼叫,自动切换至当前呼叫请求分机上,保证审讯现场的呼叫响应当前原则;
(5)、主机保持当前10个呼叫分机号,便于及时查询;
(6)、主机呼叫分机时,分机有语音提示音,并伴有闪灯提示,分机无需任何操作,提起听筒即可;
(7)、听筒式分机,可放置桌面或外挂式墙体安装,外观大方,手感丝滑。2、呼叫报警功能
(1)、审讯室分机呼叫主机时,分机无需任何操作,提起听筒即可,主机自动显示分机编号并自动免提接听;
(2)、审讯室分机可以外接呼叫按钮安装于在押人员一侧,便于在押人员在特殊情况下向值班室呼叫报警。
二、分机技术参数
工作电压:DC 18V
工作电流:350mA
工作环境:-35℃~60℃
提示方式:电子振铃
分机尺寸:230x85x75mm (LxWxH)
三、供电注意事项:
在实际安装过程中,要考虑四芯总线线芯大小及主机与分机距离情况,当主机选配的18V 10A的电源供电不够时,分机可采用分段供电方式,具体看安装说明。

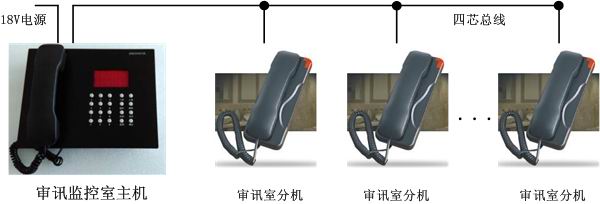

四、布线拓朴图
说明:
1、主机和分机采用一根4芯总线按主分机标注的VCC、GND、AIN、AOUT端口对应接线。
2、总线线径视线长短采用1.5mm2以上,如:100m内(1.0 mm2) 200m(1.5 mm2) 500m(2.5 mm2),说明:也可以采用RV或BVR分色单股线来代替(市场上更容易采购到,价格也较便宜)。
产品外观及功能若有变化,不能及时更新,敬请咨询索取最新资讯!
