一、前言

    加油站总线全双工对讲系统其主要目的是便于管理人员及时响应各个加油机顾客、员工宿舍、卫生间等特殊区域人员的呼叫、求救、报警，了解顾客需求，及时制止油站的意外。由于加油站环境特殊，来往顾客使用能力参差不齐，需要系统通话双方能一字不漏地听清，使用简单，维护方便。

    南昌安网谷科技有限公司推出的加油机呼叫对讲系统主要应用于中石油、中石化各类加油机上，实现顾客加油时与值班人员的呼叫对讲功能，快速解决加油中的问题，实现加油站利益最大化，同时对加油站出现的一些故障、隐患也可通过此系统及时报警告之，是加油站工作人员的日常通讯工具之一。

二、系统功能及特点

    不管是什么产品，双向对讲的通话音量和音质关乎整个系统的应用好与坏， 产品的稳定性和便捷性安装、维护是产品长期稳定使用的基石。

 1、全双工、双向实时对讲功能

 （1）、值班人员实现与加油机分机及员工宿舍、卫生间等点位分机之间的全双工对讲，使监管更便捷；

 （2）、当加油机顾客或其它点位人员按下相关分机呼叫按钮后，对讲主机语音提示，同时LED显示呼叫分机号，主机提起听筒与分机对讲，声音清晰明亮、无杂音；

 （3）、分机配置有高灵敏度拾音头及大功率喇叭；

 （4）、分机采用吸铁磁安装方式，便于在加油机任意位置放置，可另外引出呼叫按钮、拾音头和喇叭，方便不同加油机机型安装。

 2、监听功能
 （1）、对讲主机可实时监听现场分机谈话；
 （2）、监听和对讲可随时切换；
 （3）、监听情景下分机处无察觉。
 3、呼叫报警功能
 （1）、加油机分机采用一键触发呼叫、报警求救，对讲主机语音提示并处警；

（2）、卫生间或区域分机可以根据需求选择不同功能，如只有应急报警功能分机；

 （3）、具有自动免提接听功能。

4、广播群呼功能

（1）、主机按“群呼”键，可呼叫并自动接通所有分机，提起“话筒”可对所有分机进行讲话。

（2）、主机可实现对分组分机的组呼功能，即在主机”操作键盘”，先输入分机的小组号（分机号码的前2位为小组号，00～99），按“群呼”键，则小组号码相同的分机全部被呼叫并自动接通，提起“话筒”，可对被呼叫小组分机进行讲话。
三、产品说明：

（一）主机技术参数

主机电源：外接DC18V 10A以上电源。

主机工作电流：2A

主机音频输出功率：5W

主机报警触点： DC12V 4A

总线工作电压：DC18V

工作电流：200mA

工作环境：-35℃～60℃

提示方式：电子音乐

接听及通话时长：可自动接听，150秒后自动切断

主机尺寸：280*218*40 mm(L×W×H)

（二）、对讲主机主要功能：

主机有双排LED显示，可显示呼入、呼出号码，呼叫状态等。

具有外接录音输出接口，可选配录音设备进行录音。

须配合分机方可使用，与分机之间全双工对讲，有免提及手柄二种通话方式。

分机呼叫时，主机LED上有呼入分机号码显示及音乐声提示。

可同时显示多路分机的呼叫，并记忆保持；不论主机是在待机、通话还是广播状态下，分机可正常呼入，当前呼叫分机优先响应。

分机呼叫无人接听时，可自动存储分机呼叫号，可储存当前呼入的十组号码。

可对任意单个分机进行监听。

可同时与多路分机对讲（组呼、群呼）。

具有外接呼叫按钮接口；具有报警输出口，可接报警闪灯、喇叭等。

一根四芯总线与所有分机联接通讯。

台式安装。

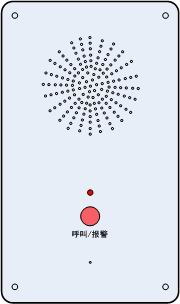

（三）、金属防暴对讲分机（万谷WG-HBN-AE）

防暴分机，采用金属防爆面壳，嵌入式安装，坚固耐用。

采用编码方式 ，可任意设定分机号码。放音逼真、清晰。

须配合主机方可使用，与主机之间是全双工对讲。

可呼叫值班室主机及对讲。

分机呼叫时，主机有音乐提示及LED上会有分机号码显示。

紧急情况下可触发紧急按钮直接向主机报警。

可外接LED门灯（闪灯），分机触发按钮时门灯闪亮。

可同时接入2组呼叫按钮及语音喇叭。

与主机间只需一条四芯总线连接。

分机技术参数

工作电压：DC 18V

工作电流：350mA

工作环境：-35℃～60℃

提示方式：电子振铃

分机金属面板尺寸：200mm×150mm×4mm（分机尺寸：200mm×150mm×39mm）

暗盒预埋尺寸：180mm×130mm×35mm

供电注意事项：

在实际安装过程中，要考虑四芯总线线芯大小及主机与分机距离情况，当主机选配的18V 10A的电源供电不够时，分机可采用分段供电方式，具体看安装说明。

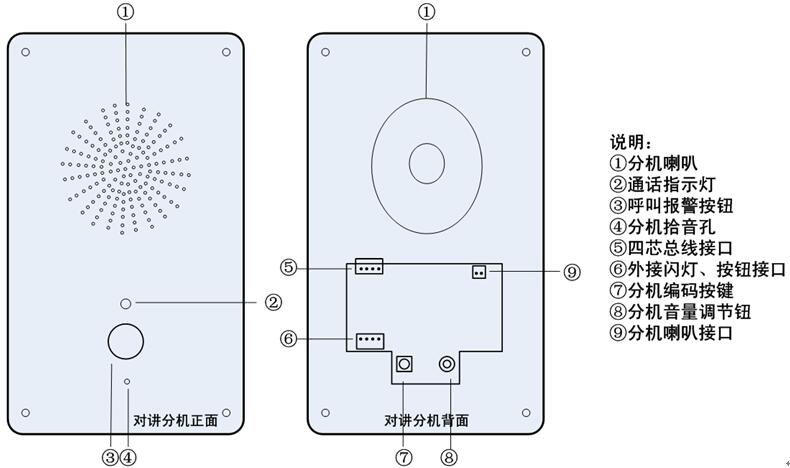

（四）、分机安装示意图

特别说明：

1、上图所示对讲分机为外挂墙柱式或嵌入墙体安装式，有配套安装底盒和面板。

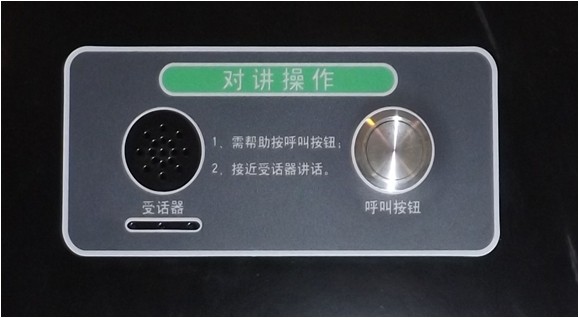

2、当安装于加油机上时，我们会配套提供对讲分机电路板、金属呼叫按钮、大功率喇叭、金属套筒式咪头；对讲分机电路板配有磁吸可以吸附在加油机壳上，再把金属呼叫按钮、咪头（受话器）、喇叭按尺寸在加油机外壳上开孔安装固牢，把咪头、喇叭、按钮引线插入对讲分机板接口座上即可，如果引线过短可自行延长。



此图为某加油站安装后实际效果图，表面贴纸自行根据加油机外壳空间安装后位置大小定做即可。

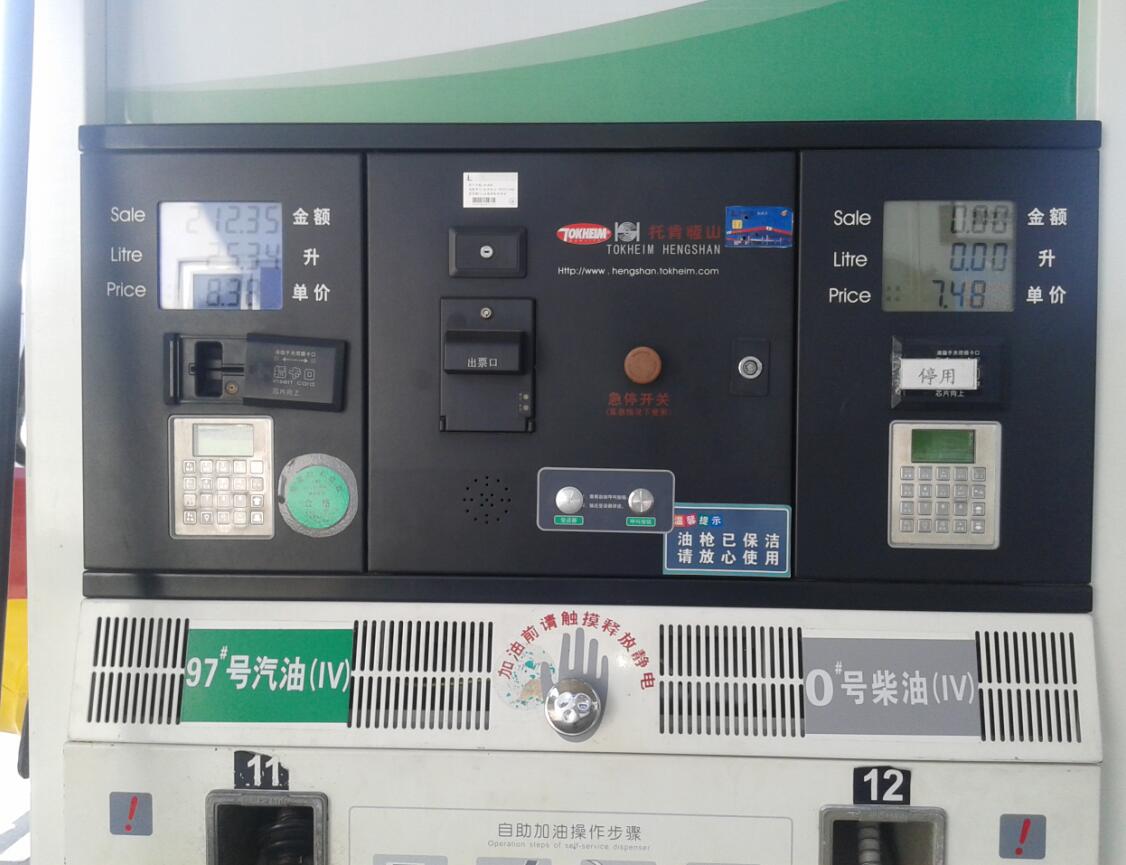

某加油站安装后效果图

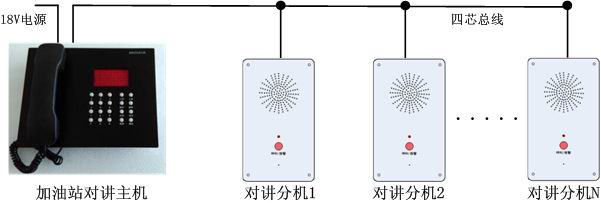

（6）、布线拓朴图

说明：

1、主机和分机采用一根4芯总线按主分机标注的VCC、GND、A、B端口对应接线。

2、总线线径视线长短采用1.5mm2以上，如：100m内(1.0 mm2)  200m(1.5 mm2)  500m(2.5 mm2)，说明：也可以采用RV或BVR分色单股线来代替（市场上更容易采购到，价格也较便宜）。

四、售后服务

本公司所有产品自售出之日起一年内可以免费保修（不含人为损坏）；免费提供各种技术支持和安装指导、终身维护。公司亦可根据客户的不同要求设计、改装特殊型产品，并提供相应的技术支持。

产品外观及功能若有变化，不能及时更新，敬请咨询索取最新资讯！

南昌安网谷科技有限公司

联系电话： 0791-86861867、18942210707

更多信息请浏览http//:www.jxwg.com.cn
