南昌市某看守所会见管理系统设计方案

新《刑事诉讼法》自2013年1月1日起执行，其中就规定家属会见在押人员必须使用会见管理系统，并实现会见录音、监听功能。会见管理系统也称家属会见探访系统，由江西万谷科技有限公司研发提供的看守所会见管理系统可使用普通电话机实现会见对讲，会见管理主机对会见分机具备监听、插话、会见时长的控制，以及临时强拆（强制切断）、恢复通话，耳麦式监听、插话等功能，会见管理主机可选配录音存储模块，不依赖传统的电脑录音卡模式而实现实时录音、远程监听、查询、下载备份等需求。

一、企业简介及系统概述

1、万谷科技简介

江西万谷科技有限公司成立于2002年，位于英雄城南昌市优美的赣江河畔。是一家从事监管场所安防工程转变到专注于监所产品研发、销售的高新技术企业，具有丰富的实践经验。产品主要涉及会见探访、监仓对讲、AB门联动互锁、监室智能识别预警、网络报警联动、巡更和应急报警等，是中国市场最具规模与实力的监所专用系列产品的生产、销售商。以简单易用好用为原则，独居一格、打破传统，为监狱、看守所、拘留所、武警部队等行业实现了解决方案的细分和应用产品的定制化开发，提供从技术咨询、产品客户化、技术服务的全程支持和服务。

万谷科技拥有一支由相关专业的博士和硕士组成的技术团队，具有领先的自主知识产权，取得了本行业多项技术专利，处于同行的领先地位。万谷人将一直秉持着不断创新、颠覆传统的精神，专心研发国际领先水平的产品。

目前万谷已与国内各省市监管行业广大工程商建立起了良好的合作关系，万谷品牌产品已经进入各地的监狱、看守所等监管场所及武警部队安防信息化工程项目中，万谷人秉承“成就于点滴之间”的企业经营理念，“拒绝平凡”的创新精神，以“专心做好一件事”的服务理念，用诚信经营来搭建双方合作的桥梁。

万谷科技系列产品有： （我公司拥有本WG系列产品的自主知识产权，自主研发、生产、销售）
一．会见探访对讲系统
二．会见探访、录音存储一体化系统
三．心理谈话对讲系统
四．监室在押人员报告对讲系统
五、窗口对讲系统
六．内部对讲系统、公寓对讲系统
七．无线巡更、应急报警系统
八．监所无线巡更、应急报警夜值系统
九．远程无线报警系统
十．监室限高、门禁、喧哗智能预警联动控制系统
十一．大中型网络报警联动系统
十二、武警执勤信息化网络报警联动系统
十三、四色声光、语音报警联动系统
十四、AB门双门联动互锁系统
十五．四门联动互锁系统

2、系统概述

会见（室）中心，是监狱、看守所、拘留所、戒毒、劳教等监所的一张名片，联系着在押人员及其家属亲人，会见探访对讲、录音、监听系统是一项十分重要的设备，它对于了解服刑人员的思想、稳定其情绪、监控其改造过程甚至对案件的审理、破获都起着非常重要的作用。由于其环境嘈杂、人员流动性大等因素，加上家属和在押人员的焦虑心情，首要要求会见探访系统具备清晰的通话音质，稳定持续的可使用性能，方便简洁的操作管理！
     江西万谷科技WG-HJ系列会见探访产品采用独特的电话通信技术，实现监狱、看守所、拘留所等监管场所的会见探访对讲、录音存储一体功能，系统具有一对一或一对多实时通话，主机对分机监听、插话、会见时长的控制，以及临时强拆、恢复通话，耳麦式监听、插话等功能，并可根据需要，灵活选择配置录音存储模块，实现对各路会见的实时录音、远程监听、查询、下载备份等需求。

二、系统需求

看守所会见管理系统可使用普通电话机实现会见对讲，主机对分机具备监听、插话、会见时长的控制，以及临时强拆、恢复通话，耳麦式监听、插话等功能，并可根据需要，灵活选择配置录音存储模块，实现对各路会见的实时录音、远程监听、查询、下载备份等需求。不需要另外配置专用录音管理电脑、录音存储卡及录音专用软件。操作简单明了，便于各级干警掌握使用。具体体现在：

1、控制主机要能管理所有的会见位，并能显示每个会见位的状态（即：是否处于通话状态）。
2、会见管理主机要能控制、掌握每路分机的通话时间，并能根据情况对每一路分机的通话时间很方便地进行增加或减少。
3、会见管理主机要具有监听功能，能选择监听任一会见位的通话，音质清晰无杂音。
4、家属来探访在押人员时，会见管理主机要能监听二者的通话，当监听到不当言语时，可以先插话提醒、也可强制切断/恢复该分机的通话。
5、家属和在押人员的通话时间结束时，系统要能自动切断分机的电源，终止通话，再提机无效，必须由主机控制重新开始，保障会见秩序。
6、当同一时间有多个分机在通话时，可以多人对通话分机进行一对一的监听，监听人员要能知道分机的通话时间；当监听到不当言语时，监听人员能对通话中的分机进行插话或强制切断。
7、会见管理主机具有录音存储模块可选功能，无须另外配置电脑、录音卡等设备、软件，就能对每路分机之间的通话实时进行录音、存储，存储时间长达6个月，并可实现远程网络查询、复听，远程备份等功能。
8、会见分机间通话方式要为双工对讲，声音要清晰，音量大，无杂音、无电流声。
9、分机出现故障或损坏，能使用普通电话机代替使用会见对讲，保障系统的可延续性使用。会见位分机通话音质达到电信级效果。

三、设计原则

（1）管理简易性。即对会见探访、录音存储一体化设备的管理要求操作上简单，通电即可使用，无须开启电脑、进入专用录音软件等繁杂的操作流程。
（2）办公高效性。可以进一步提高办公、通讯、决策等方面的工作效率，节省人力、资源、能耗等方面的费用开支。
（3）工作方便性。能够实现会见录音信息的快速采处理与交换，通过内部网络远程实时查询、远程监听、远程下载备份相关会见录音信息，能够让需要了解信息的单位和个人快速地查阅到许可的信息。
（4）监管安全性。采用信息技术建设起来的监狱会见综合管理系统，能够进一步提高监狱的安全防范能力，确保监狱安全稳定，为监狱做好对服刑人员的改造工作、提高教育改造质量进一步提升了软、硬环境。
总之，该系统自动化程度高，通过它，可真正实现监狱罪犯会见管理工作的无纸化办公，既增加了会见工作的透明度与数据统计的准确性，更是大大的提高会见管理的工作效率。
四、设计依据

&     《安全防范工程程序与要求》GA/T75-1994；
&     《监狱会见室智能监控系统技术要求》；
&     《出入口控制系统技术要求》GA/T394-2002。

五、系统设计

5.1、系统组成

       南昌市某看守所的会见室分布在办公楼的一层。由一间全封闭式会见室、侯见区、超市、登记室、办公室、提审室等组成。

会见、录音存储系统要求是一整套功能完备、结构清晰的会见探访系统。实现强大、准确、快速的信息记录、处理、检索、备份功能。

     要在会见室的合适位置安装配备相应的设备，实现实际中需要的各项功能，并且要按照最科学、最合理的思路来安排各种设备的位置与安装形式，使各系统设备之间紧密可靠的配合，最大限度的发挥系统的功能与效率。

5.2、系统功能

1、布线：

本设备布线采用分线制，布线简洁，每路会见位可布一根电话线或RVV2*0.5线缆，每个会见位的2部会见分机直接并接，另一端无极性接入主机接线柱即可。

2、严格的控制功能：

系统可以严格控制服刑人员可以会见多长时间，通过面板上几个时间设置按键随时调整会见时长，设置操作简单，并且可以随时关闭会见。

设置分机的通话时间： 可根据客户的需要随意调整会见时间，最高为99分钟。

会见时长控制：允许设置每次会见的最大时长，时间一到，系统自动关闭会见，可以根据看守所（监狱）自身情况设置不同的最大时长，并且可以在会见时进行调整。

通话实时关闭：会见的任何时候，狱警都可以根据需要中止会见通话，关闭会见。

通话完全隔离：可以对每个会见窗口采用双路通话信道，当关闭会见时，将服刑人员和亲属的通话完全隔离。

3.会见对讲：

主机按开始后会见双方摘机可高清晰通话对讲，防止分机会见结束后又可摘机使用。

支持会见人与在押人员一对一、多对一通话，所有会见分机之间互不干扰，并且支持多个会见人与一个在押人员的对话，一个干警监听、可实时插话的功能模式。

4.主机监听分机对讲：

会见管理主机按下任意一路分机“监听”按钮，可监听该路分机间的通话内容，而分机处没有任何察觉，可使用喇叭放音或耳麦监听、插话，音质清晰。

      干警监听具有对犯人通话的全程过程实施完全控制功能，即在犯人与会见人的指定通话时间中，监听干警可以既可以随时中断会话过程，也可以随时进行强插，或者是中止某一方的会话。

5.主机插话功能：

在会见过程中管理主机若想对任意一路分机插话，选择某路分机按“插话”键，直接说话即可。也可使用耳麦实现监听、插话。

6.主机切断/恢复分机的通话：

如要切断某路分机的通话，按下该路“切断/恢复”按钮，该路的通话或线路已经被强制切断，如要恢复该路通讯，再按一下即可。

7.会见录音存储功能（带IP管理功能）：

万谷会见录音存储一体化系统可实现会见录音自动存储，标配500GB的硬盘容量存储时间可达几个月，具有网络远程查询、实时监听、下载备份等功能。免去繁杂的操作，减少中间环节故障。

对会见进行全程录音，录音完全自动启动，无需任何人工操作。采用先进的音频压缩技术，录音占用磁盘空间小。自带可选配录音存储模块，无须另外配置电脑、录音卡、专用录音软件等，减少投资及中间故障机率，简化操作专业化能力及程序。

具有网络远程实时监听功能：可实现管理干警网络远程实时监听会见人员谈话内容，网络远程查询、回放、备份等功能。

 5.3、会见管理系统组成及分布

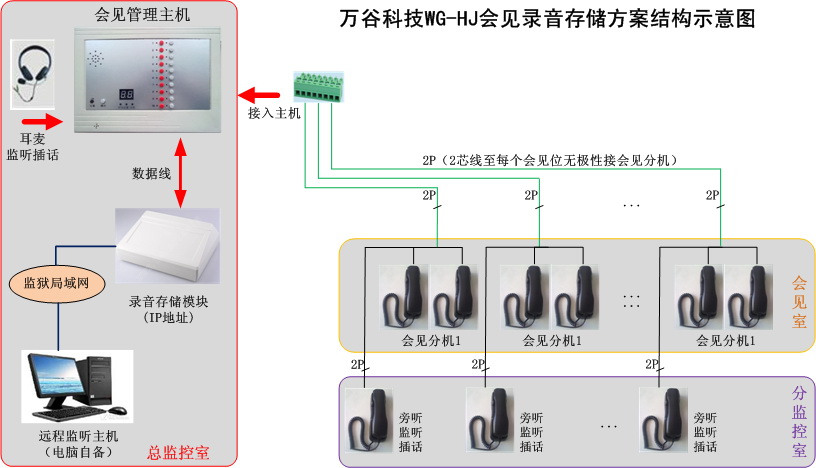

系统由会见探访管理主机、录音存储模块、会见分机、LED会见终端等组成。

5.4、设备性能参数及介绍

会见录音管理主机：

·一般放置在会见管理室的桌面上。

·可同时提供给10/20个家属和10/20个在押人员会见对讲。

        ·可任意免提或使用耳麦监听某一路分机的通话。
        ·可循环监听每路分机的通话。
        ·可任意对某一路分机进行免提或使用耳麦插话。
        ·可任意强制切断/恢复每路分机的通话状态。
        ·安装方便，与通话分机间是无极性的2芯线连接。

        ·操作简单，符合监狱、看守所不同阶层工作人员操作。
        ·随机附送电源。

主机技术参数：

工作电压：AC220V
最大工作电流：500mA
存储容量：500GB（带存储模块内置）
通讯端口：RJ45（带存储模块功能）
主机喇叭输出功率：350mW   主机尺寸：275x204x63.6mm(LxWxH)
每条线通讯距离： 80m(0.2mm2) 200m(0.5mm2) 300m(0.75mm2) 400m(1.0mm2)。注：此处"mm2"表示平方毫米。

会见分机：

·配合万谷会见录音WG-HJ系列主机使用，手柄式通话。
·一般壁挂式安装在看守所、监狱会见窗口的玻璃上或放置在桌面上。
·每个窗口用一对分机（也可多台分机实现1个犯人对多个家属），分机间是双工对讲，提起分机即可对讲，声音逼真、清晰、电信级通话效果。
·会见时长出厂默认时间为30分钟（用户可任意更改，时间范围为99分钟以内），每路分机通话30分钟后系统自动切断此路分机电源；分机提起对讲时，该路时间从30分钟开始倒计时，分机处可选配LED时间终端。
·每路分机与会见录音主机之间是无极性的两芯线连接。

分机技术参数：
★ 待机电压：DC16-24V
★ 工作电压：DC5-12V
★ 最大工作电流：30mA
★ 输出功率：100mW
★ 分机尺寸：205x78x55mm(LxWxH)
★ 每条线通讯距离：80m(0.2mm²); 200m(0.5mm²); 300m(0.75mm²); 400m(1.0mm²)

5.5、系统布线要求

1、本系统布线采用二芯铜芯聚氯乙烯绝缘电线，无需屏蔽，型号为RVV，规格为2X0.5平方毫米。
2、本系统须单独布线。 如与弱电线路平行布线时，线间距离不小于15mm。 如与强电线路平行布线时，线间距离不小于200mm。
3、本系统除所配变压器的输入电压为AC220V外，其余线路的工作电压均在DC36V以下的安全电压。
4、本系统主机至每个会见位布线各布一根（或多根）二芯线，会见位分机与分机可并联接线。

六、系统特点

· 会见位分机可直接由普通电话机取代，提高设备可用性并大大减少了维护成本；
· 无须配置录音存储卡、录音管理软件、存储电脑等，直接由会见主机实现本地录音、存储（分标准版和存储版，可随意选择。）；
· 通过网络上任意一台电脑随时查询、实时监听，录音回放清晰，内置500GB存储容量，录音存储时长达6个月以上；
· 不用其它附属设备，通过主机可直接监听和切断/恢复分机通话；
· 主机可以灵活设置会见时间，会见位可选LED会见时钟终端，便于家属和在押人员掌握好会见时间；
· 会见管理主机监听可外接音箱扩音或耳麦监听、插话防吵杂，音质清晰、无杂音。
· 每路会见家属位可配置2至多部分机，可供多位家属同时对讲，人性化解决多人同时与一名在押人员会见通话不便的问题；
· 布线简单，每路会见位各布一根二芯线不分极性接入主机，会见位分机与分机之间通过跳线插上即可使用。

七、售后服务

本公司所有产品自售出之日起一年内可以免费保修（不含人为损坏）；免费提供各种技术支持和安装指导、终身维护。公司亦可根据客户的不同要求设计、改装特殊型产品，并提供相应的技术支持：

a、销售电话总机：0791-86861567、86861867（传真808）。
b、网络在线支持：QQ： 18942210707、305045932。305045932@qq.com

八、会见系统配置清单及报价（市场参考价格）

南昌市某看守所目前设置会见窗口共8个，可同时提供8对家属和在押人员会见： 会见主机设在会见管理室，分机设在各个会见位。

单位：元

序号	设备名称	参数	数量	单价	金额
1	十路会见探访主机（存储型）      万谷WG-HJ-C10	10路会见主机带监听，插话、切断/恢复，设置、控制分机的通话时长；含8路录音存储模块，TCP/IP通讯，具有远程网络监听、回放、备份等功能，标配500GB存储硬盘；含耳麦、电源	1台	5980	5980
2	会见分机    万谷WG-HJ02	普通会见分机，外观大方，黑色，可挂墙式或放桌面安装，232x70x68mm(LxWxH)	16部	120	1920
3	线材	RVV2*0.5及PVC管材	1批	自备	-
4	安装施工费
5	税费
6	合计

说明：以上报价为市场建议价，具体供应价请来电咨询；不含税、不含运费，不提供现场安装。
