AB门人脸识别管控系统解决方案
AB门互锁人脸识别管控系统
一、前言
继江西兴国看守所8名疑犯集体脱逃到内蒙古4名在押人员袭警脱逃及2014年9月发生在哈尔滨延寿县看守所的杀警脱逃案,近些年出现了不少离奇的脱逃事件。究其原因,无外乎以下几点:第一,防范意识不够;第二,安防产品良莠不齐;第三,安防工程流于形式;第四,安防设施报修不及时;第五,安防管理体制不完善。
当前监门哨AB门互锁人脸识别管控系统根据2015年5月公安部和武警总部召开的联合会议精神要求,现有在用看守所AB门建设要符合“联动、封闭、通视”要求、两警职责明确,由武警上勤管控A门,看守所管控B门。
当前标准的控制管理AB门模式是:在AB门互锁的前提下,由武警控制A门的进出权限,任何人员的进出首先得刷卡+人脸识别验证身份,身份验证后会在监门哨哨兵的人脸识别管控液晶屏上(电脑另配)显示出当前人员人脸图像并和原始授权图像供哨兵辨认,确认为同一人后由哨兵手动按钮开A门,此过程需要增加对讲通话设备便于出入人员与哨兵沟通;B门由看守所控制,即所有授权人员B门时通过刷卡按指纹(或人脸识别等其它识别方式)验证身份后B门自动或由民警手动控制打开。
其次是要互锁:真正意义上的AB门互锁是要在实现当申请开A门时,系统先去检测B门的状况,如果B门处于关闭时还要再给B门锁一个锁门信号,并在锁舌上自动拴上一个防开安全栓(普通的门禁系统是没有这个功能的,普通电控锁没有这个装置),这样才会执行A门的开锁动作,从而确保B门此时用任何方式也不能打开。AB门互锁另一项作用是一方面可以减缓通行时间,二方面可防止冲岗,特殊情况下可以阻隔在押人员在AB门通道中同,为抓捕追逃争取时间。
再就是联动功能:联动功能要达到门被开启时有语音提示A门开或B门开,语音能让值守人员知道有门开启了(普通门禁是没有此功能的),门开时间超过5秒(一个人正常通过时间)有延时报警,提示“请关门”并伴有声光,同样可以告之值守人员门的状况;更重要的是任何一个门的开启可以联动相关门监控视频图像和真人语音提示监控室人员查看开门现场状况,这样在一定程度上使得值班人员注意通行人员状况,是什么人通过了哪个门。并且我们的人脸识别仪本身在识别人员成功时人脸识别终端和后台管控软件均有语音提示“张某某识别成功”,让现场武警和看守所值守人员清楚地了解通行人员身份。
当AB门再现紧急情况时,哨兵按下紧急报警按钮,AB门处于全部闭锁状态,将嫌疑人隔离在AB门通道区,系统通过网络把紧急报警信号传输至各个岗位及武警哨位的语音报警终端,同步声光语音提示监门哨AB门发生警情,使各自坚守岗位按统一部署行动。
最后就是具有一键紧急关和紧急开功能:当在特定情况下,可通过触发一键按钮“紧急全关”、“紧急全开”实现对AB门的特定控制。当触发任何一种按键的同时通过语音终端在不同岗位提示当前AB门的特殊状态,提醒各级管理人员的注意。
二、AB门互锁人脸识别管控系统系统配置:
监门哨AB门互锁人脸识别管控系统根据2015年5月公安部和武警总部召开的武警执勤联合会议精神要求,现有在用看守所AB门建设要符合“联动、封闭、通视”要求、两警职责明确,由武警上勤管控A门,看守所管控B门。A门进出使用卡加人脸或指纹加人脸识别技术后相关信息实时体现在哨兵A门管控系统软件液晶屏幕上供哨兵辨识后手工开门,B门采用指纹或其它生物识别设备后自动开门方案,由以下产品配置组成:
序号 |
产品名称 |
品牌型号 |
数量 |
单位 |
单价 |
金额 |
产品功能、参数 |
一 |
AB门联动互锁系统(标准配置) |
||||||
1 |
AB门双门联动控制器 |
万谷 WG-2010C |
1 |
台 |
布线简单:一根四芯总线与各联动锁、语音报警器联接,控制2个门实现联动互锁(即只能开启一扇门);控制板嵌入在控制盒中,控制盒外集成A/B门按钮、紧急开/紧急关/复位按钮、门状态指示灯及复位按钮。 |
||
2 |
副控制盒 |
万谷WG-AN |
1 |
个 |
用于AB门开户的副控按钮,用于不同部门分别控制A门、B门) |
||
3 |
电控联动锁(带门磁) |
万谷WGS2000 |
2 |
把 |
数码电路控制通电开锁;宽电压DC12V~DC18V;无须辨认安装方向,左、右、内、外门能通用;关门无碰撞,静音,自动上锁;带门磁,自动检测锁舌状态,确保安全无噪音、寿命长、耗电省;具有电控、旋钮、单面钥匙开锁方式,可选双锁头。 |
||
4 |
LED语音报警器 |
万谷WG-BG02 |
1 |
套 |
开、关门语音提示、门延时未关报警提示,LED提示 |
||
5 |
语音报警终端(可选) |
万谷WGS-JS2003 |
3 |
台 |
用于哨位、监控室、中队勤务室等岗位接收紧急开和紧急关报警,LED及语音提示,内置喇叭。 |
||
6 |
闭门器 |
万谷B3-81 |
2 |
把 |
专用与防盗门 最大门宽:1250mm ,门重:85-120KGS,关门力度等级:固定5号力,最大开门角度:180度 |
||
二 |
人脸识别身份验证管控系统 |
||||||
7 |
(图像对比设备)卡+人脸识别终端 |
万谷WG-2011+ |
2 |
台 |
安装于A门两侧,用于刷卡+人脸识别身份并实时上传有关信息;识别速度≤2s,识别率≥99%,误识率≤0.1%;具有RJ45口、USB口、RS232口,开关量输出和韦根输出接口,含电源。 |
||
8 |
A门人脸识别管控系统软件(采集+对比软件) |
万谷 |
1 |
套 |
实现刷卡人脸识别、提取人脸比对信息供哨兵确认等功能;具有人脸信息前后自动采集、后台编辑功能;进出门人像数据查询等功能。支持对2个门电控锁的控制、2个开门按钮,2个门磁接入,支持4个辅助识别设备的输入,支持2个辅助识别设备的输出,支持报警输出等功能。 |
||
9 |
(图像对比设备)卡+人脸识别终端 |
万谷WG-2011+ |
2 |
台 |
安装于B门两侧,用于刷卡+人脸识别身份并实时上传有关信息;识别速度≤2s,识别率≥99%,误识率≤0.1%;具有RJ45口、USB口、RS232口,开关量输出和韦根输出接口,含电源。 |
||
10 |
B门人脸识别管控系统软件(采集+对比软件) |
万谷 |
1 |
套 |
实现刷卡人脸识别、提取人脸比对信息供值班民警确认等功能;具有人脸信息前后自动采集、后台编辑功能;进出门人像数据查询等功能。支持对2个门电控锁的控制、2个开门按钮,2个门磁接入,支持4个辅助识别设备的输入,支持2个辅助识别设备的输出,支持报警输出等功能。 |
||
11 |
ID卡 |
白卡 |
100 |
张 |
|||
12 |
可视对讲系统 |
万谷WG-HBN |
2 |
套 |
用于A门和B门进出人员与相应管理人员的可视对讲 |
||
13 |
控制线 |
RVVP4*0.75 |
1 |
批 |
自备,按现场用量 |
||
14 |
网线 |
超五类 |
1 |
批 |
自备,按现场用量 |
||
15 |
PVC管材 |
1 |
批 |
自备,按现场用量 |
详细价格请咨询南昌安网谷科技有限公司,http://www.jxwg.com.cn.

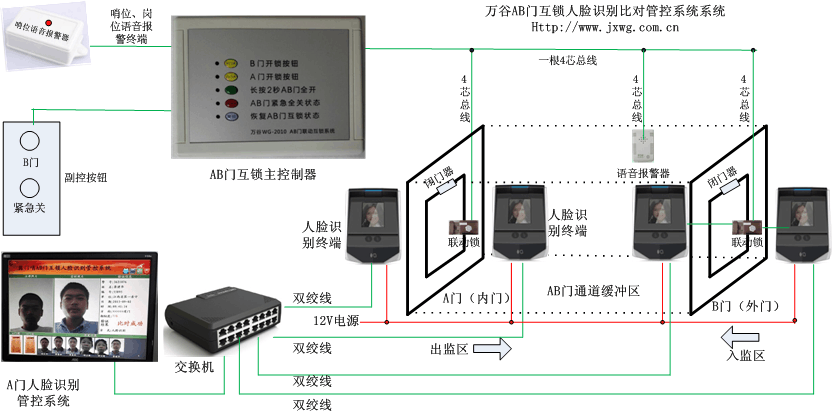

二、AB门互锁人脸识别管控系统拓朴图:
三、AB门互锁人脸识别管控系统详细介绍
AB门互锁人脸识别管控系统由AB门联动互锁系统硬件、人脸识别终端硬件和后台AB门人脸识别管控系统软件组成。
1、AB门联动互锁系统
AB门双门联动互锁系统是我公司在长期应用过程中结累专为监狱、看守所、银行等特定用户联动互锁安全门设计制作的专用锁具,安全区别于普通的双门控制器控制模式,它集电控联动互锁装置于锁体一身,布线简单,采用独特的锁舌锁死和四芯总线制的先进技术,以双门双锁组合的形式,组成一个通道型内外门控制系统,真正做到联动互锁(进出都必须关好已打开的门才能开启另一扇门,在开和关一扇门的同时会自动检测另一扇门的门状况),开闭门声音小(锁舌伸缩式而非电控锁的撞击式),布线、安装简单,扩展灵活,维护方便,并且完全可以与目前的人脸识别管控系统衔接。
性能特点:
1、施工布线维修简单:整个系统通过一根4芯总线接到AB门的联动锁、读卡器、指纹机、人脸识别终端等设备上,完全区别于传统门禁繁杂接线,便于安装、便于维护。
2、联动互锁功能:整个系统分为A、B两道门,如从B进入AB门通道区,此时必须关上B后才能开启A的锁,否则A不能开启(钥匙也不能开启)。
3、紧急闭锁功能:当出现异常情况时,值班人员可按下“紧急一键全关”按纽,锁闭两扇门锁,这时按钮、钥匙都无法开锁,使可疑人员与外界处于通道隔离状态,从而保证监管的安全性,手动复位后恢复正常。
4、紧急开锁功能:当出现紧急情况需要撤离、大量支援人员通行或上下班高峰期以及送餐、搬运物品通过AB门通道时,可直接按下“紧急一键全开”按纽,内外门锁同时开启不再闭锁,内外门形成通道,方便人员迅速通过,手动复位后恢复正常。
5、门状态语音提示功能:当联动互锁门的内门或外门处于未锁闭状态提示关门,超过15S时(时间可根据需要设置),锁体发出LED声光、语音报警。也可以扩展把AB门的状态同步语音联动互其它岗位,如看守所监控室、武警中队勤务室、武警哨位等处,使AB门出现异常情况时各岗位两警联动响应。
产品性能参数
(1)、适用范围及技术特点:
1、适用范围:应用在监狱、看守所及其它需要联动互锁的场合;
2、符合公安部GA/T73-94 GA/576-2005标准,可实现联动互锁、紧急一键全开、紧急一键全关等功能。
3、联动锁采用步进电机,超长使用寿命;
4、门无需碰撞,伸缩式自动上锁,无噪音,开锁闭锁声光提示;
5、具有止锁功能,防止撬动锁舌;
6、具有独特的锁舌锁死功能,紧急闭锁状态下原装钥匙和手柄均无法开启;
7、采用四芯总线制技术,两锁线路与系统控制盒并联接线即可完成,安装便捷,使用方便。
(2)、技术参数
1、电控联动锁
工作电压:DC12V 开锁功率:10W 待机电流:<50mA
开锁信号:3-12V 锁舌行程:≥21㎜ 环境温度:-25℃~+55℃
2、联动控制盒、语音提示照明器
工作电压:DC12V 待机电流:<40mA
最大允许信号线线阻:<20Ω 环境温度:-25℃~+55℃
2、人脸识别终端
万谷WG-2011+人脸识别终端,以“人脸的唯一性”和为用户提供快捷、有效的AB门联动互锁管理服务为理念而设计,采用了最新Face Image+ V4.0人脸识别技术,实现可联网或脱机使用,系统长期工作稳定。
同时,通过专利设计的“多光源人脸识别
”技术与低功耗处理器的完美结合,分析
人脸特征作为身份识别的依据,提供准确
的人员通行权限记录。
功能特点:
◇ 最新人脸识别算法
采取独特的Face Image+ V4.0最新人脸识别算法,结合“多光源人脸识别”先进技术和高性能DSP处理器,识别精度更高,识别速度更快
◇ 真正适应室外环境
全球首款真正意义上能在室外工作的人脸识别产品,具备优秀的光线适应能力;同时,不受种族肤色及性别的影响,不受面部表情,胡须和发型等变化的影响
◇ 24小时不间断工作
采用完全对人体无伤害的不可见辅助光源技术,白天黑夜都能良好识别,24小时不间断工作
◇ 稳定性高,低耗节能
采用高性能、低功耗 DSP处理器,完全脱机操作,系统经过长期运行检测,工作稳定。同时,设备支持自动休眠模式,环保节能
◇ 操作简单,界面人性化
TFT 液晶显示/触摸屏,人性化的GUI界面和WEB端管理软件,支持本地操作及提供实时显示功能,并有声音提示
◇ 多种识别模式可选 可根据用户需求灵活设置:单人脸识别;卡+人脸识别;工号(+密码)+人脸识别,卡+人脸识别或卡+拍照等多种识别模式
◇ 用户个性化设置
每个用户可设置密码,设置一条独立的提示信息,设置独立的识别模式;
◇ 智能自学习功能
自动校对时间,自动捕获人脸,具备模板自学习功能,随着发型、肤色、年龄等变化动态更新人脸数据库,保证数据库的模板始终为用户最近信息资料,从而始终正确识别人脸
◇ 海量存储,U盘备份
支持USB存储设备数据导入/导出数据
人脸识别终端性能参数
功能 |
描述 |
摄像头 |
内置专用双摄像头 |
识别方式 |
人脸;工号+人脸;卡+人脸;人脸;人脸或刷卡。 |
最大用户数 |
500 |
识别速度 |
≤2s |
识别率 |
≥99% |
误识率 |
≤0.1% |
角度范围 |
水平:±20°, 垂直:±20° |
适应身高 |
145-195CM |
识别距离 |
30-80CM |
内置读卡器 |
ID |
简易开关量 |
支持 |
韦根输出 |
可配置 |
USB数据导入导出 |
支持 |
SD存储卡 |
选配(最大支持32G) |
网络数据同步 |
服务器手动同步(自动同步可选) |
识别照片存储 |
可设置是否保存识别照片 |
I/O(两进两出) |
支持开关量输出 |
RS232 |
支持 |
网络 |
支持TCP/IP(RJ45接口,带指示灯) |
USB /Mini USB |
支持 |
内嵌WebServer |
支持 |
内置管理员 |
支持 |
存储容量报警 |
当存储容量超过90%时,报警指示灯显示信息, LCD显示信息 |
防拆卸 |
支持 |
计时 |
内置RTC, 网络自动对时(SNTP) |
License控制 |
支持(内置加密芯片) |
LCD |
标配 TFT,3.5寸 LCD 320*240 |
功能键 |
支持最多10个功能键,用户可自定义 |
触摸屏 |
全触摸设计 |
指示灯 |
红(警告/失败)、绿(工作中/成功) |
操作提示 |
支持(语音、指示灯) |
语音 |
支持TTS语音播报姓名 |
汉字输入 |
支持简体拼音输入 |
蜂鸣器 |
支持 |
人体感应 |
支持 |
语言 |
支持中英繁 |
适用工作环境 |
适应光线:0-20000LUX |
工作湿度 |
20%~80% |
工作温度 |
-20~45℃ |
外型尺寸 |
173*130*50 mm |
安装方式 |
壁挂式、支架式 |
根据当前形势和要求,看守所监门哨AB门出入口对出入人员的身份验证更为苛刻,即便是合法用户要想出入AB门,验证身份只是第一步。身份验证成功后,AB门并不会马上打开,人脸识别终端会在出入人员身份验证成功后,立刻发出请求信号传输到负责管控AB门的武警监门哨值班室和看守所民警值班室的电脑上,武警哨兵看到电脑上显示的进出人员身份认证信息后(注册照片、现场照片和个人信息)和语音提示人脸识别比对成功后,经过确认,方可决定是否开启大门。这就为严格控制出入,防范罪犯逃脱,实现有效的统一指挥,确保监管场所的安全。
AB门人脸识别管控系统软件具有现场实时人脸识别、身份信息验证、历史记录、用户信息管理及人员出入信息查询等功能。系统采用双备份的模式,人脸识别终端具备数据记录,管理后台也具有人员信息记录和身份时现场照片存储等功能。

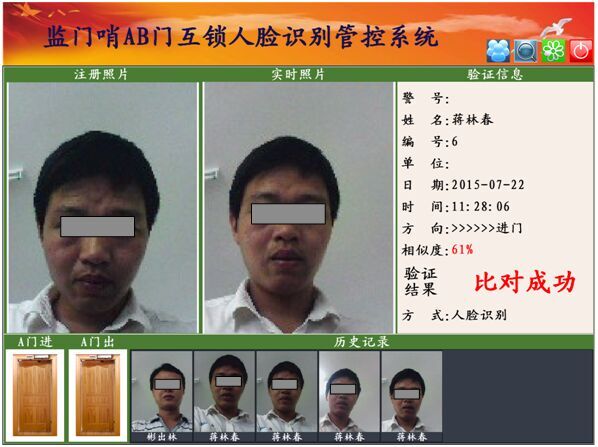

人脸识别比对成功后,A门管控电脑屏幕能显示出注册照片、现场实时照片、人员验证身份信息,人脸识别时间,申请进门还是出门,以及比对相似度,当前识别方式,验证比对结果等信息内容,使哨兵管控更快捷。
人员信息数据编辑丰富,人脸识别后可显示出人员警号、姓名、单位、编号等信息。
