万谷WG-HJ系列会见探访系统简易使用图解

1、会见管理主机的硬件组成（见右图）

  1、LED会见时间显示

   2、音量滑钮

   3、耳麦插口

   4、插话按钮

   5、会见时间设置按钮（时）

   6、会见时间设置按钮（分）
 7、开始/中断会见按钮

   8、分机切断/恢复指示灯

   9、分机切断/恢复按钮

  10、分机监听指示灯

  11、分机监听按钮

  12、分机接线柱端子

  13、录音输出数据线端口

2、会见录音存储模块的硬件组成（见右图）

可选配置模块！

1、电源插口
2、RJ45网络接口
3、录音输入数据线端口

4、电源指示灯

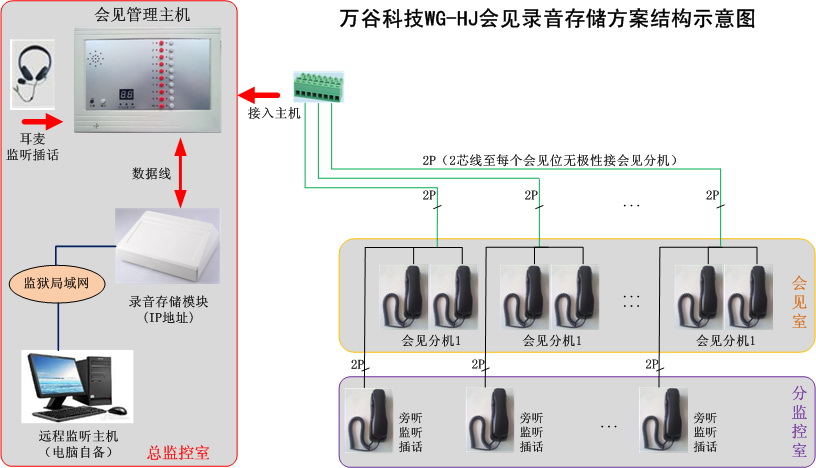

3、布线示意图：

4、布线及使用：
从会见主机各布一根2芯(或4芯)线至每个会见位分机处，会见位2部分机并接即可(均不分极性)。
主机通电后先确认“切断/恢复”按键（红键）是否按下去，再按下LED屏下方的“开始”键开始会见，此时任何一路分机摘机“切断/恢复”按键（红键）指示灯亮红灯，会见双方可正常通话对讲。
