审讯室呼叫对讲系统方案2016版

2016-11-29 9:38:53      点击:

审讯室呼叫对讲系统

一、前言

审讯室双向语音呼叫对讲系统是全国司法监狱、检察院、纪检、公安看守所审讯提审信息化建设中日常使用较为普遍的一套系统。审讯专用对讲系统其主要目的是便于管理指挥人员及时响应各个审讯室提讯工作人员的呼叫,及时安排押送、提押在押人员、发生意外情况时呼叫支援等方面的双向对讲;便于后台指挥人员实时了解审讯进展、掌握讯问突破口、指挥下达讯问内容等,是斗智斗勇没有硝烟的战斗。这就需要审讯室双向对讲系统具备以下基本功能:

1、审讯室分机根据不同行业如看守所、检察院等应用要求,可以采用嵌入墙体式金属防暴分机(免提式),也可以采用听筒式审讯对讲分机耳麦式审讯对讲分机实现双向对讲,桌面放置安装,避免传统免提式对讲干扰其它审讯室工作,避免审讯人员与指挥人员的通话被在押人员听到;

2、要求全双工通讯,话质清晰;

3、审讯室分机呼叫主机,主机有提示音并能显示为哪间审讯室呼叫;主机可以免提接听分机说话,听筒双向对讲;

4、审讯室分机对讲过程中,遇有其它分机呼叫,主机能自动接听当前一个呼叫者,保证呼叫优先响应呼叫请求,并保留前10个呼叫记录;

5、具有嵌入墙体式金属防暴分机、听筒式分机和听筒耳麦二用式分机可选,适应不同环境要求下使用;

6、审讯室分机呼叫主机时,嵌入墙体式金属防暴分机按下呼叫按钮即可;而听筒式桌面分机无需任何操作,提起听筒即可,主机均会自动显示分机编号并自动接听;

7、主机呼叫分机时,分机有语音提示音,并伴有闪灯提示,分机无需任何操作,提起听筒即可;

8、分机可根据需要设置成可让主机监听和不能监听,实现不同审讯场合的使用。

 南昌安网谷科技有限公司采用当前较为流行及稳定的CAN总线技术,基于此技术研发推出全双工,四芯总线制布线的审讯对讲模式完全满足了上述要求,布线、安装和维护都很简洁,从主机到分机一根4芯线,维修简单;整体费用经济;产品通讯无电流声、无杂音,分机音量大而可调,拾音范围满足审讯室环境要求,使主机和分对讲实时、流畅、清晰。

 二、系统功能及特点

不管是什么产品,双向对讲的通话音量和音质关乎整个系统的应用好与坏,是首要条件! 产品的稳定性和便捷性安装、维护是产品长期稳定使用的基石。
1
、全双工、双向实时对讲功能
 1)、审讯控制室或干警值班室实现与审讯室分机之间的全双工对讲,分机只要提起听筒即可自动呼叫主机或接听主机呼叫,使监管更便捷;

2)、当审讯室分机呼叫控制室主机时,对讲主机语音提示,同时LED显示呼叫分机号,主机提起听筒与分机对讲,声音清晰明亮、无杂音;

3)、分机内置高灵敏度话筒、喇叭;

 (4)、分机呼叫主机时,主机具有语音提示并自动免提接听;当主机接听分机通讯过程中,遇有其它分机呼叫,自动切换至当前呼叫请求分机上,保证审讯现场的呼叫响应当前原则;

5)、主机保持当前10个呼叫分机号,便于及时查询;

6)、主机呼叫分机时,分机有语音提示音,并伴有闪灯提示,分机无需任何操作,提起听筒即可;

 (7)、听筒式分机,可放置桌面或外挂式墙体安装,外观大方,手感丝滑。

 2、监听功能 (可选)
 (1)、对讲主机可实时监听任意一个分机审讯情况,了解审讯进展;

2)、监听和对讲可随时切换;

3)、监听情景下分机处无察觉,从而不影响审讯工作的开展。
 3
、呼叫报警功能
 1)、审讯室分机呼叫主机时,分机无需任何操作,提起听筒即可(或按一下呼叫按钮),主机自动显示分机编号并自动免提接听;

2)、审讯室分机可以外接呼叫按钮安装于在押人员一侧,便于在押人员在特殊情况下向值班室呼叫报警。

4、广播群呼功能

1)、主机按“群呼”键,可呼叫并自动接通所有分机,提起“话筒”可对所有分机进行讲话。

2)、主机可实现对分组分机的组呼功能,即在主机”操作键盘”,先输入分机的小组号(分机号码的前2位为小组号,00~99),按“群呼”键,则小组号码相同的分机全部被呼叫并自动接通,提起“话筒”,可对被呼叫小组分机进行讲话。


三、产品说明:

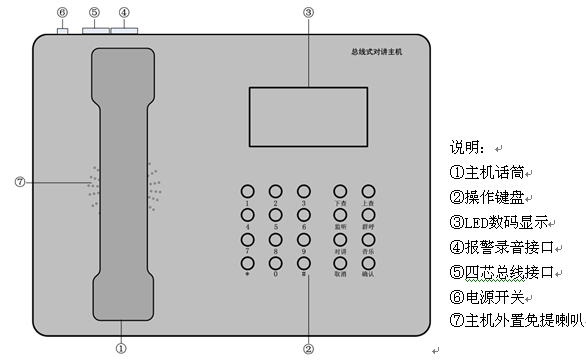

(一)主机示意图



(二)、主机技术参数

主机电源:外接DC18V 10A以上电源。

主机工作电流:2A

主机音频输出功率:5W

主机报警触点: DC12V 4A

总线工作电压:DC18V

工作电流:200mA

工作环境:-35℃~60℃

提示方式:电子音乐

接听及通话时长:可自动接听,150秒后自动切断避免长时间不挂机现象

主机尺寸:280*218*40 mm(L×W×H)



(三)、对讲主机主要功能:

主机有双排LED显示,可显示呼入、呼出号码,呼叫状态等。

具有外接录音输出接口,可选配录音设备进行录音。

须配合分机方可使用,与分机之间全双工对讲。

分机呼叫时,主机LED上有呼入分机号码显示及音乐声提示。

可同时显示多路分机的呼叫,并记忆保持;不论主机是在待机、通话还是广播状态下,分机可正常呼入,当前呼叫分机优先响应。

分机呼叫无人接听时,可自动存储分机呼叫号,可储存当前呼入的十组号码。

可对任意单个分机进行监听。

可同时与多路分机对讲(组呼、群呼)。

一根四芯总线与所有分机联接通讯。

台式安装。


(四)、金属防暴对讲分机

防暴分机,采用金属防爆面壳,嵌入式安装,坚固耐用。

采用编码方式 ,可任意设定分机号码。放音逼真、清晰。

须配合主机方可使用,与主机之间是全双工对讲。

可呼叫值班室主机及对讲。

分机呼叫时,主机有音乐提示及LED上会有分机号码显示。

紧急情况下可触发紧急按钮直接向主机报警。

可外接LED门灯(闪灯),分机触发按钮时门灯闪亮。

可同时接入2组呼叫按钮及语音喇叭。

分机具有录音输出功能。

分机具有防拆功能。

与主机间只需一条四芯总线连接。

分机技术参数

工作电压:DC 18V

工作电流:350mA

工作环境:-35℃~60℃

提示方式:电子振铃

分机尺寸:220mm×155mm×60mm

暗盒预埋尺寸:190mm×135mm×55mm



(五)、听筒式对讲分机

采用编码方式 ,可任意设定分机号码。音质逼真、清晰。

须配合主机方可使用,与主机之间是全双工对讲。

可呼叫值班室主机及对讲。

分机呼叫时,主机有音乐提示及LED上会有分机号码显示。

紧急情况下可触发紧急按钮直接向主机报警。

可外接LED门灯(闪灯),分机触发按钮时门灯闪亮。

可同时接入2组呼叫按钮及语音喇叭。

分机具有录音输出功能。

分机可放置桌面或挂墙安装,外观大方。

与主机间只需一条四芯总线连接。

分机技术参数

工作电压:DC 18V

工作电流:静态30mA  工作时350mA

工作环境:-35℃~60℃

提示方式:电子振铃

分机尺寸:230x85x75mm (LxWxH)

带耳麦功能为特定需求的分机,此款分机可使用听筒与主机通话(功能操作同上述说明),也可以不提起听筒,直接使用耳麦来与主机通讯。

 它在分机上具有耳麦插孔,可使用标准电脑用的耳麦与主机进行通话。

 分机上设有一个红色呼叫按钮,当分机要呼叫主机时,在不使用听筒的情况下,触发一下此按钮即可呼叫主机,接通后耳麦可与主机通讯;当然此时提起听筒也可以和主机通话。



(六)、布线拓朴图



说明:

1、主机和分机采用一根4芯总线按主分机标注的18V、GND、A、B端口对应接线。

2、总线线径视线长短采用1.5mm2以上,如:100m(1.0 mm2)  200m(1.5 mm2)  500m(2.5 mm2),说明:也可以采用RVBVR分色单股线来代替(市场上更容易采购到,价格也较便宜)。

3、布线采用手拉手的方式,从主机布一根四芯总线至分机1,再从分机1布至分机2,依次下去到最后一个分机即可。分机具有编码设置可设定是第几号分机。


四、售后服务

本司所有产品自售出之日起一年内可以免费保修(不含人为损坏);免费提供各种技术支持和安装指导、终身维护。公司亦可根据客户的不同要求设计、改装特殊型产品,并提供相应的技术支持。

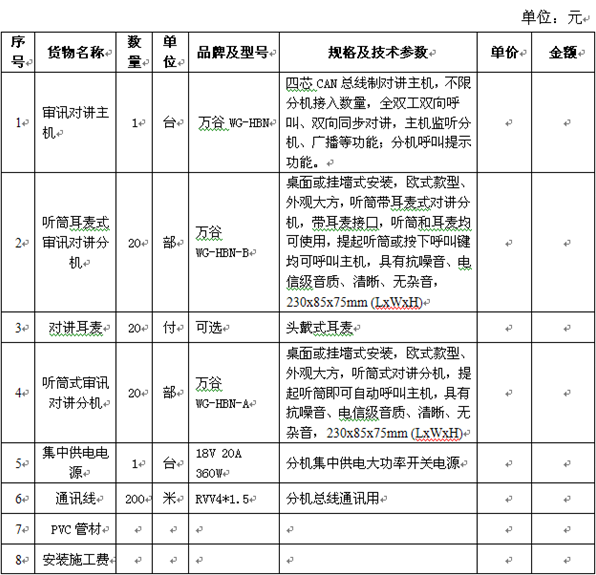

五、产品配置报价清单

以下举例为1个审讯主控室配置1台审讯对讲主机,20间审讯室各安装1台审讯专用对讲分机(听筒式审讯对讲分机、听筒耳麦式对讲分机可选),配置如下:





说明:1、分机数量根据实际安装量定;2、金属分机为嵌入式安装于墙体,需要在墙面开孔,如果以前没有开好孔,注意做此预算。
